网络综合布线工程 - 第七师124团

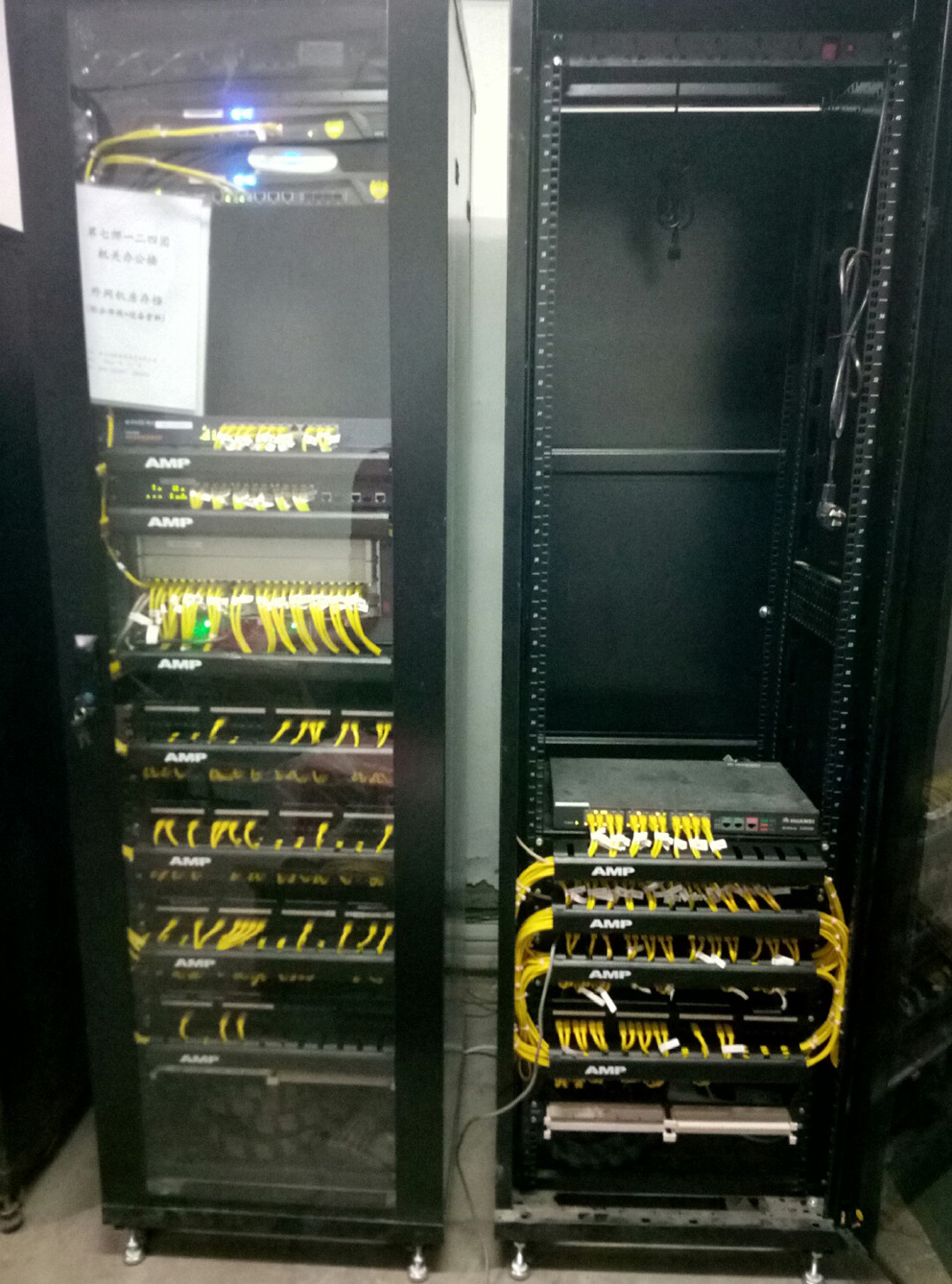

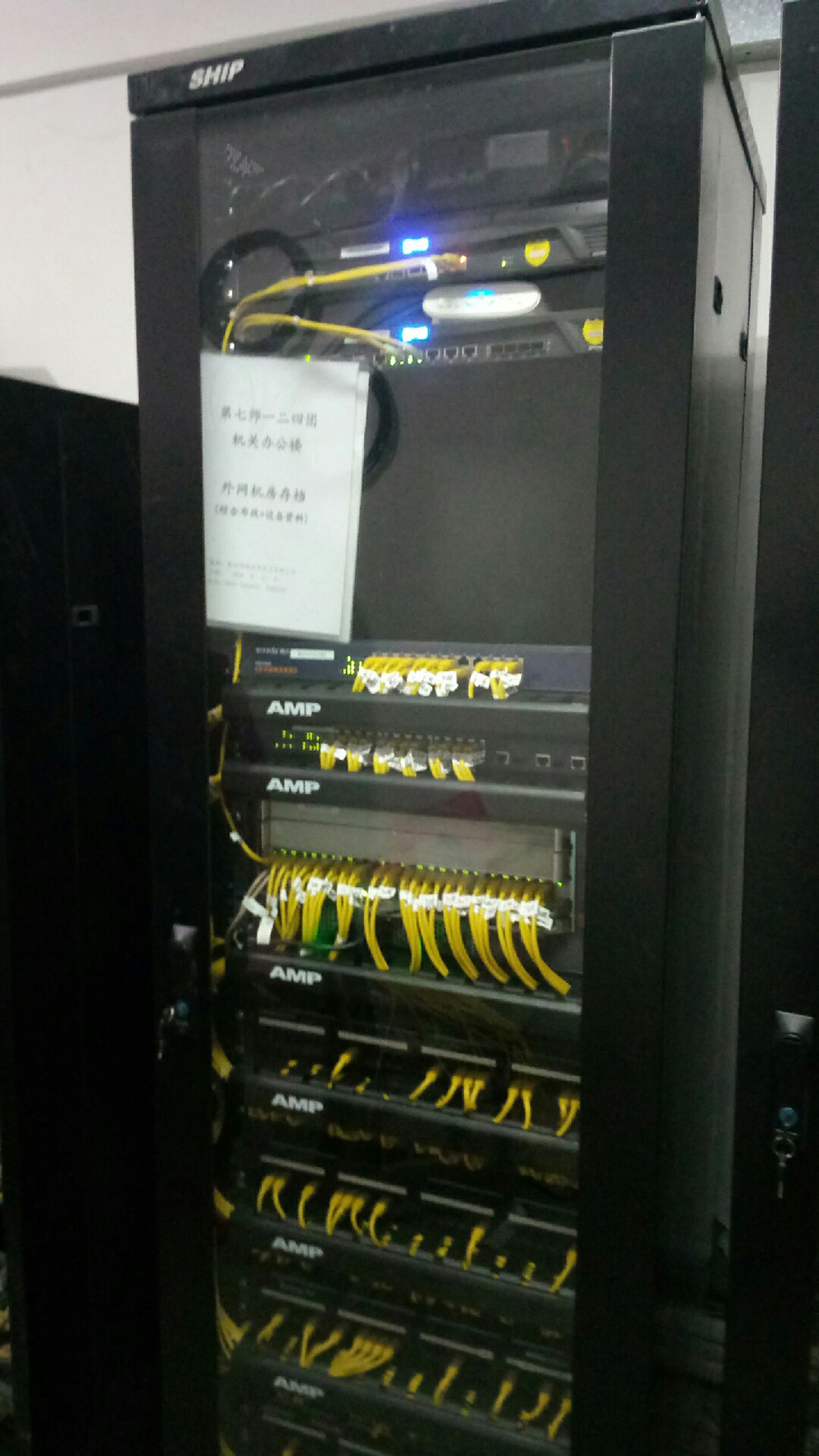

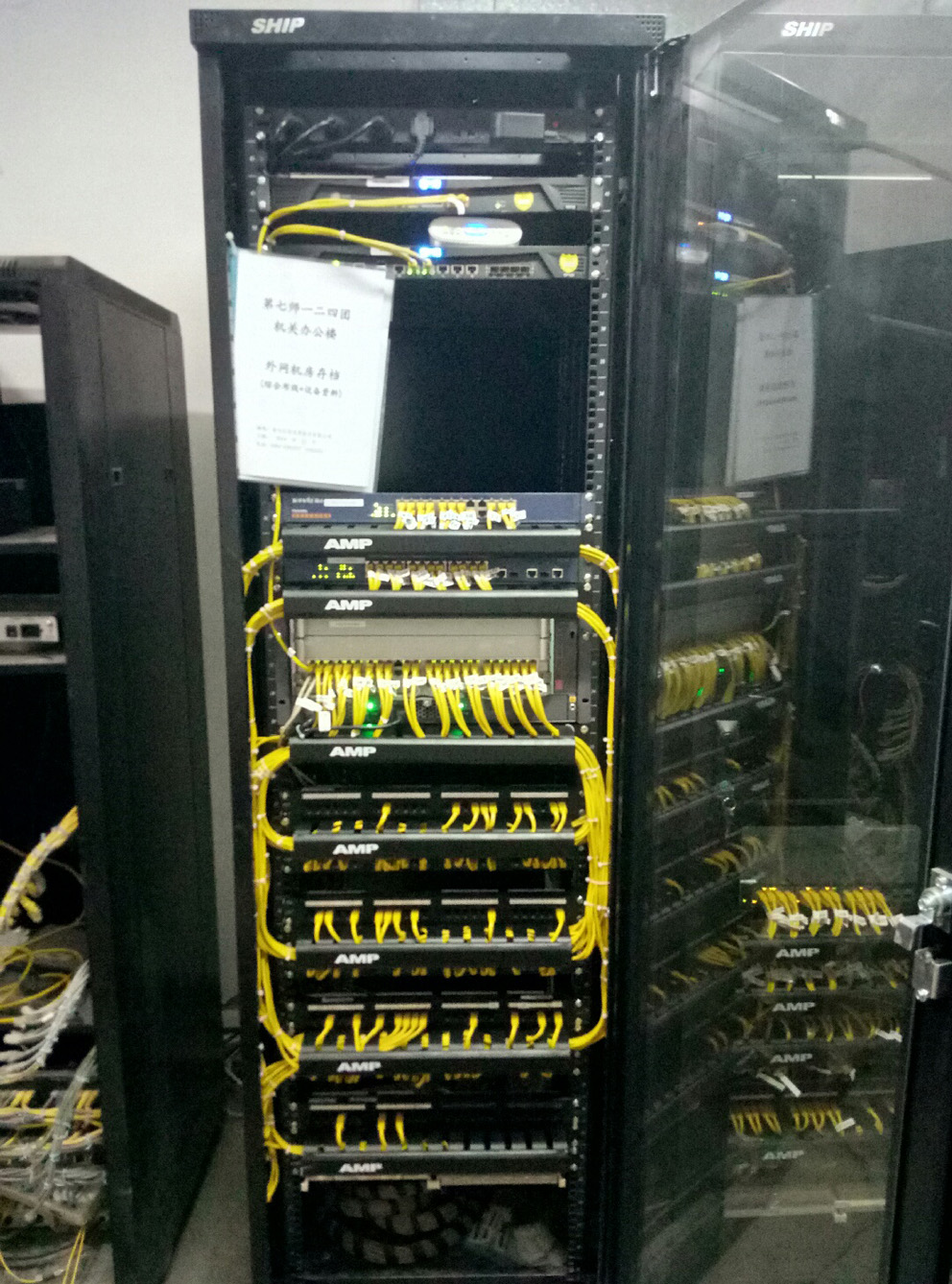

工程简介：第七师124团办公楼网络综合布线、机房改造（弱电）项目

●经我公司现场调研后，综合网络情况现有问题如下：

一、各科室办公室内网络环境较乱：各办公室内网络模块、网线未规范整理，机房配线架各端口未做标签，遇网络故障无法快速查找对应端口和解决故障。各科室办公室内无线路由器无统一管理，频繁发生网络冲突。

二、机房内网络设备落后：路由器性能较低，三台普通千兆交换机型号不同，兼容性一般，网络管理功能单一。

三、原网络结构为普通内网：楼内约100台终端无VLAN或内网隔离，终端维护管理均为手动指定（用户易更改）或自动获取方式（无绑定MAC地址，无法防范ARP攻击）。

●综合布线方案：
一、 规范整理原有综合布线：各办公室内网络模块、机房配线架、交换机跳线处均标注统一编号，方便后期管理维护。
二、更换一台三层路由交换机（可网管）：划分VLAN至各对应科室，既加强整体网络的稳定性，又为后期终端数量扩展做准备。
三、 统计各科室网络终端MAC地址：绑定MAC地址后，规范已有终端，防范用户随意接入路由进而影响整个网络。

网络规划示意图
